哈爾濱第七大道室內高爾夫無線項目

1、?項目名稱:

哈爾濱第七大道室內高爾夫無線項目


2、?甲方名稱:

哈爾濱第七大道室內高爾夫球館


哈爾濱第七大道室內高爾夫無線項目


3、?方案/系統集成:

黑龍江凡然科技開發有限公司


4、甲方主要需求:

要求設計一個高可用、高安全、高穩定、易使用、易管理、易擴展的無線網絡與基礎設施平臺,支持最新一代的802.11AC標準,實現無線網絡的無縫漫游、高速覆蓋,為網絡資源的充分利用和共享提供強有力的保障,為用戶上網提供非常優質的服務體驗。


5、?針對甲方需求的解決方案:

本次方案本著以下原則進行設計:

1.?先進性:采取業界先進的技術和體系,在未來較長的一段時間內保證系統的先進性。

2.?可靠性: 提供高效、優質服務的基礎,采用品牌廠商的先進設備,保證網絡運行的可靠性和穩定性。

3.?高效性: 提高系統運行的效率,包括可管理能力。高效率的移動無線網絡系統是獲得滿意服務的基礎,也是提高工作效率和管理水平的保證。

4.?安全性: 作為一個開放性的公眾場所,無線網絡的安全性是系統穩定運行的保證。針對無線網絡的安全特點,提供安全防范的體系和措施。

5.?可擴展性:利用Vtache高性能AP可以實現高承載能力,未來依據用戶流量增長可增加接入設備,利用設備之間的負載均衡功能可保障大量客戶同時流暢在線使用,避免更換設備重復投資。


6、方案拓撲圖:


哈爾濱第七大道室內高爾夫無線項目



7、?主要產品 & 特色參數:

序號型號描述數量
1VT-AP4300-CW雙頻無線 面板AP14
2VT-AP4411-C雙頻無線 吸頂AP7
3VT-WG1026P26口千兆 非管理型PoE交換機?1
4VT-SR3010網關路由 并發用戶100個1



? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

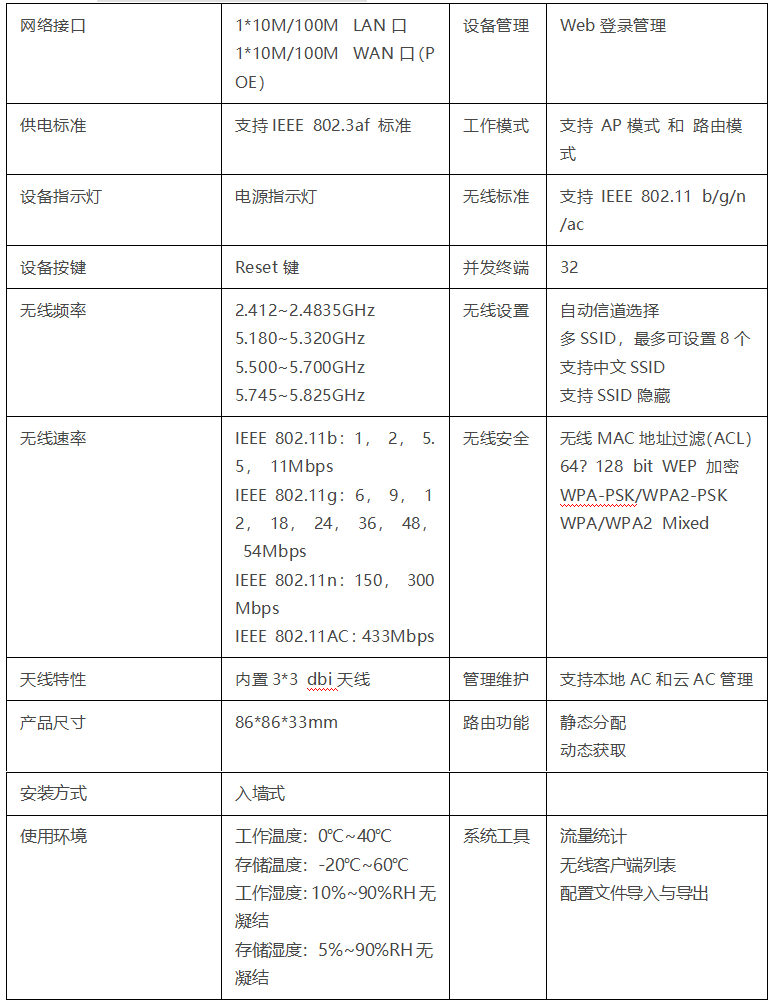

(一)VT-AP4300-CW:

雙頻無線 面板AP


哈爾濱第七大道室內高爾夫無線項目

網絡接口

1*10M/100M ?LAN

1*10M/100M ?WAN口(POE)

設備管理Web登錄管理
供電標準支持IEEE 802.3af 標準工作模式支持 AP模式 和 路由模式
設備指示燈電源指示燈無線標準支持 IEEE 802.11 b/g/n/ac
設備按鍵Reset鍵并發終端32
無線頻率

2.412~2.4835GHz

5.180~5.320GHz

5.500~5.700GHz

5.745~5.825GHz

無線設置

自動信道選

多SSID,最多可設置8個

支持中文SSID

支持SSID隱藏

無線速率

IEEE 802.11b:1, 2, 5.5, 11Mbps

IEEE 802.11g:6, 9, 12, 18, 24, 36, 48, 54Mbps

IEEE 802.11n:150, 300Mbps

IEEE 802.11AC:433Mbps

無線安全

無線MAC地址過濾(ACL

64?128 bit WEP 加密

WPA-PSK/WPA2-PSK

WPA/WPA2 Mixed

天線特性內置3*3 dbi天線管理維護支持本地AC和云AC管理
產品尺寸86*86*33mm路由功能

靜態分

動態獲取

安裝方式入墻式

使用環境

工作溫度:0℃~40

存儲溫度:-20℃~60℃

工作濕度:10%~90%RH無凝結

存儲濕度:5%~90%RH無凝結

系統工具

流量統

無線客戶端列表

配置文件導入與導出

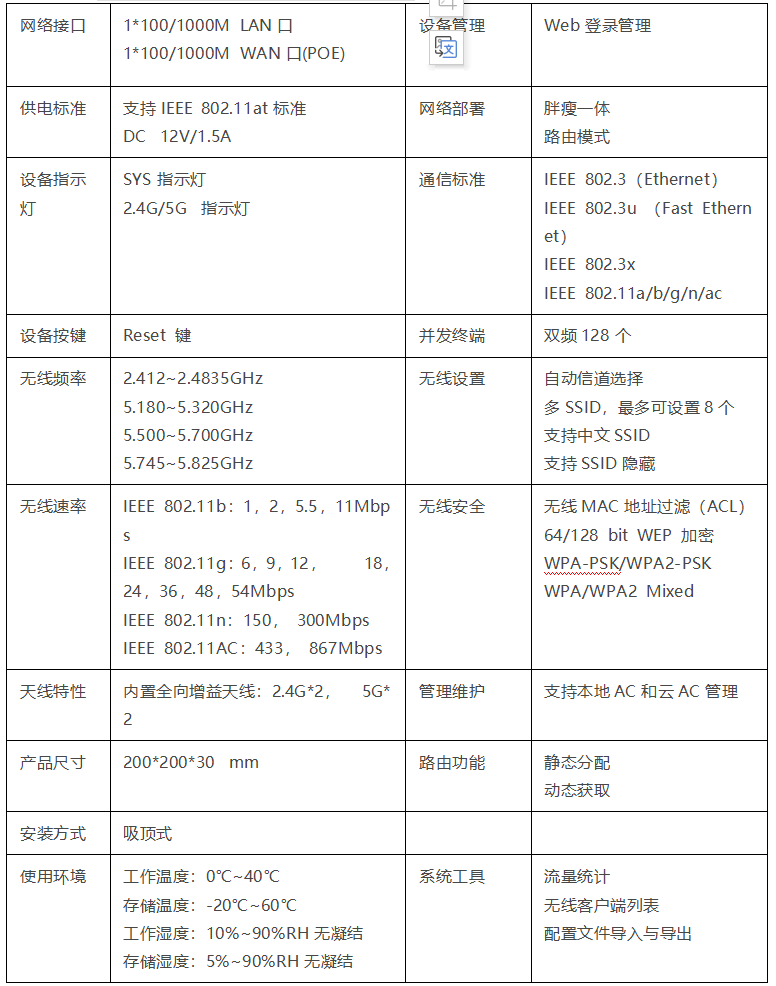

(二)VT-AP4411-C:

雙頻無線 吸頂AP

哈爾濱第七大道室內高爾夫無線項目


網絡接口

1*100/1000M LAN口

1*100/1000M WAN口(POE)

設備管理Web登錄管理

供電標準

支持IEEE 802.11at標

DC ?12V/1.5A

網絡部署

胖瘦一

路由模式

設備指示燈

SYS指示

2.4G/5G ?指示燈

通信標準

IEEE 802.3(Ethernet

IEEE 802.3u (Fast Ethernet)

IEEE 802.3x

IEEE 802.11a/b/g/n/ac

設備按鍵

Reset 鍵并發終端雙頻128個

無線頻率

2.412~2.4835GHz

5.180~5.320GHz

5.500~5.700GHz

5.745~5.825GHz

無線設置

自動信道選擇

多SSID,最多可設置8個

支持中文SSID

支持SSID隱藏

無線速率

IEEE 802.11b:1,2,5.5,11Mbps

IEEE 802.11g:6,9,12, ? ? ?18,24,36,48,54Mbps

IEEE 802.11n:150, 300Mbps

IEEE 802.11AC:433, 867Mbps

無線安全

無線MAC地址過濾(ACL

64/128 bit WEP 加密

WPA-PSK/WPA2-PSK

WPA/WPA2 Mixed

天線特性

內置全向增益天線:2.4G*2, ? 5G*2管理維護支持本地AC和云AC管理

產品尺寸

200*200*30 ?mm路由功能

靜態分

動態獲取

安裝方式

吸頂式

使用環境

工作溫度:0℃~40

存儲溫度:-20℃~60℃

工作濕度:10%~90%RH無凝結

存儲濕度:5%~90%RH無凝結

系統工具

流量統

無線客戶端列表

配置文件導入與導出

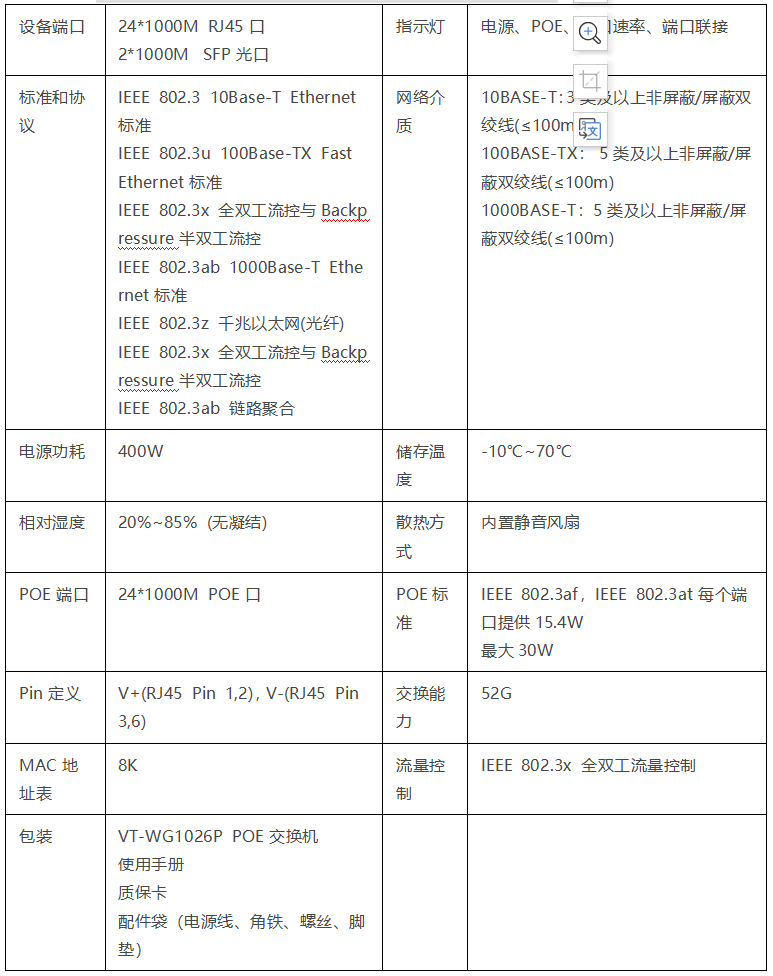

(三)VT-WG1026P:

26口千兆 非管理型PoE交換機?

哈爾濱第七大道室內高爾夫無線項目






設備端口

24*1000M RJ45口

2*1000M ?SFP光口

指示燈電源、POE、端口速率、端口聯接
標準和協議

IEEE 802.3 10Base-T Ethernet 標準?

IEEE 802.3u 100Base-TX Fast Ethernet標準?

IEEE 802.3x 全雙工流控與Backpressure半雙工流控?

IEEE 802.3ab 1000Base-T Ethernet標準

IEEE 802.3z 千兆以太網(光纖)?

IEEE 802.3x 全雙工流控與Backpressure半雙工流控?

IEEE 802.3ab 鏈路聚合

網絡介質

10BASE-T:3類及以上非屏蔽/屏蔽雙絞線(≤100m)

100BASE-TX: 5類及以上非屏蔽/屏蔽雙絞線(≤100m)?

1000BASE-T:5類及以上非屏蔽/屏蔽雙絞線(≤100m)?

電源功耗400W?儲存溫度

-10℃~70℃ ?

相對濕度
20%~85% (無凝結)散熱方式內置靜音風扇
POE端口
24*1000M POE口POE標準

IEEE 802.3af,IEEE 802.3at每個端口提供15.4W

最大30W?

Pin定義
V+(RJ45 Pin 1,2),V-(RJ45 Pin 3,6)交換能力52G
MAC地址表8K流量控制IEEE 802.3x 全雙工流量控制
包裝

VT-WG1026P POE交換機

使用手冊

質???/p>

配件袋(電源線、角鐵、螺絲、腳墊)?

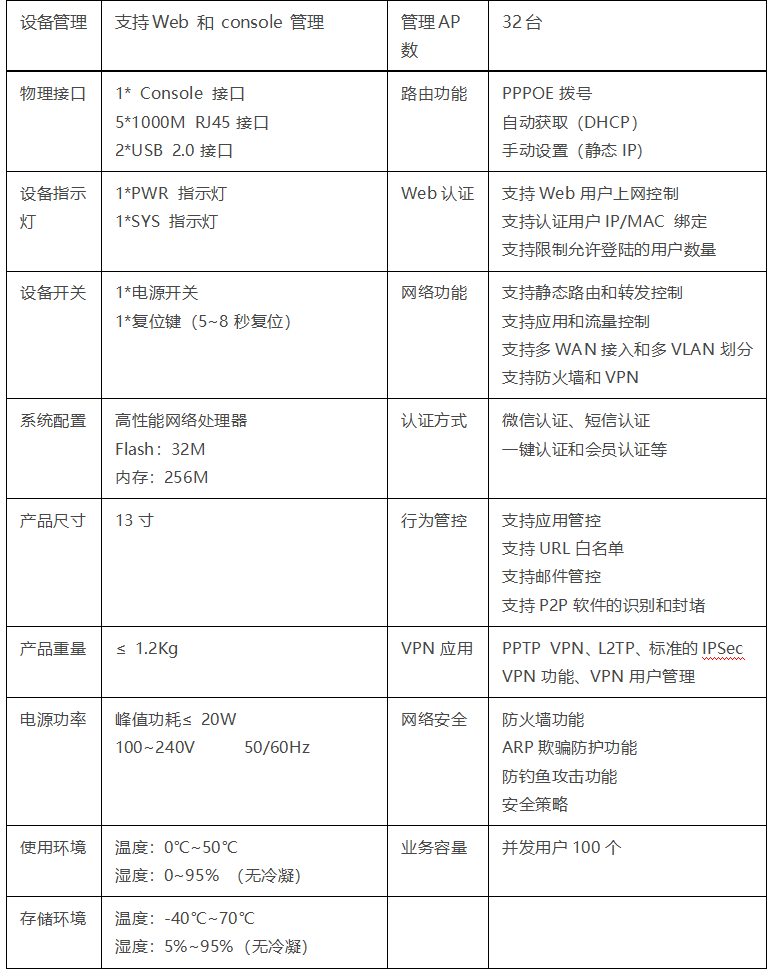

(四)VT-SR3010:

網關路由 并發用戶100個


哈爾濱第七大道室內高爾夫無線項目





設備管理
支持Web 和 console 管理管理AP數

32臺?

物理接口

1* Console 接口

5*1000M RJ45接口?

2*USB 2.0接口 ?

路由功能

PPPOE撥號

自動獲?。―HCP)?

手動設置(靜態IP)?

設備指示燈

1*PWR 指示燈

1*SYS 指示燈?

Web認證

支持Web用戶上網控制

支持認證用戶IP/MAC 綁定?

支持限制允許登陸的用戶數量?

設備開關

1*電源開關

1*復位鍵(5~8秒復位) ?

網絡功能

支持靜態路由和轉發控制

支持應用和流量控制?

支持多WAN接入和多VLAN劃分

支持防火墻和VPN?

系統配置

高性能網絡處理器

Flash:32M?

內存:256M?

認證方式

微信認證、短信認證

一鍵認證和會員認證等

產品尺寸
13寸行為管控

支持應用管控

支持URL白名單?

支持郵件管控?

支持P2P軟件的識別和封堵 ?

產品重量≤ 1.2KgVPN應用PPTP VPN、L2TP、標準的IPSec VPN功能、VPN用戶管理
電源功率

峰值功耗≤ 20W

100~240V ? ? ? 50/60Hz?

網絡安全

防火墻功能

ARP欺騙防護功能

防釣魚攻擊功能?

安全策略?

使用環境

溫度:0℃~50℃

濕度:0~95% (無冷凝)?

業務容量
并發用戶100個
存儲環境

溫度:-40℃~70℃

濕度:5%~95%(無冷凝)?
